¿Qué son los sistemas de montaje fotovoltaico (FV) y qué es una base para un sistema de montaje FV?

1. ¿Cuáles son los defectos comunes en Sistemas de montaje fotovoltaico?

① Recubrimiento galvanizado deficiente en el material de montaje;

② Corrosión severa de las correas;

③ Deformación severa de la columna de soporte trasera;

④ Daños graves en el recubrimiento galvanizado;

⑤ Otros defectos. En la imagen inferior se muestran los defectos comunes en los sistemas de montaje fotovoltaico. Estos defectos se deben principalmente a fallos de calidad inherentes al propio sistema de montaje, a una construcción incorrecta, etc.

2. ¿Qué son los sistemas de montaje fotovoltaico?

Los sistemas de montaje fotovoltaico son estructuras utilizadas para instalar, fijar y soportar módulos solares fotovoltaicos (FV). Su función principal es asegurar que los módulos FV estén fijados en el ángulo y la posición adecuados, maximizando así la recepción de radiación solar y mejorando la eficiencia de generación de energía. Los sistemas de montaje FV se pueden clasificar en varios tipos según el entorno y el propósito de la instalación, incluyendo principalmente sistemas de montaje en suelo, sistemas de montaje en tejado, sistemas de montaje en columna, etc. sistemas de cocheras.

Las funciones principales de los sistemas de montaje fotovoltaico son: fijación y soporte de los módulos fotovoltaicos; ajuste del ángulo de los módulos fotovoltaicos; durabilidad y resistencia a la corrosión; y simplificación de la instalación y el mantenimiento.

3. ¿Qué es la base de un sistema de montaje fotovoltaico?

La cimentación de soporte fotovoltaico (FV) es un componente crucial de un sistema FV, ya que proporciona un soporte estable a los módulos FV y garantiza su funcionamiento seguro y estable en diversas condiciones climáticas. La selección de la cimentación de soporte FV debe determinarse en función de las condiciones geológicas, climáticas y los requisitos de ingeniería del lugar de instalación. Entre los tipos comunes de cimentaciones de soporte FV se incluyen: cimentaciones de hormigón, cimentaciones de tornillos de tierra, cimentaciones de pilotes hincados, cimentaciones de bloques de hormigón y cimentaciones de estructura metálica.

Cimentaciones de hormigón armado: Las cimentaciones de hormigón armado y barras de acero se utilizan para fijar y soportar el sistema fotovoltaico, garantizando el funcionamiento seguro y estable de los módulos fotovoltaicos en diversas condiciones climáticas. Gracias a su alta resistencia y durabilidad, las cimentaciones de hormigón armado se utilizan ampliamente en proyectos de gran envergadura, como las plantas fotovoltaicas terrestres.

Pasos de construcción:

* Preparación del sitio: Limpiar el sitio de construcción, nivelar el terreno y asegurar que la base sea estable.

* Excavación de cimientos: Excavar el pozo de cimentación según los planos de diseño, asegurando que las dimensiones y la profundidad del pozo cumplan con los requisitos.

* Unión de refuerzos: Fabricar y unir la estructura de acero de refuerzo según los planos de diseño, asegurando que las dimensiones y la posición de la estructura de acero de refuerzo sean precisas.

* Montaje del encofrado: Montar el encofrado en el foso de cimentación, asegurándose de que el encofrado sea estable y evitando deformaciones durante el vertido del hormigón.

Vertido de hormigón: Vierta el hormigón según los requisitos del diseño y vibre para asegurar que sea denso y libre de huecos.

Curado: Después del vertido, cure el hormigón, manteniéndolo húmedo para evitar grietas y mejorar su resistencia.

Retirada y aceptación del encofrado: Retire el encofrado una vez que la resistencia del hormigón alcance los requisitos de diseño y realice la aceptación de la cimentación.

Las ventajas de las cimentaciones independientes de hormigón armado son la clara transmisión de fuerzas, la distribución uniforme de tensiones, su amplia aplicabilidad y la innecesariedad de maquinaria de construcción especializada. Este tipo de cimentación ofrece una gran resistencia a las cargas horizontales.

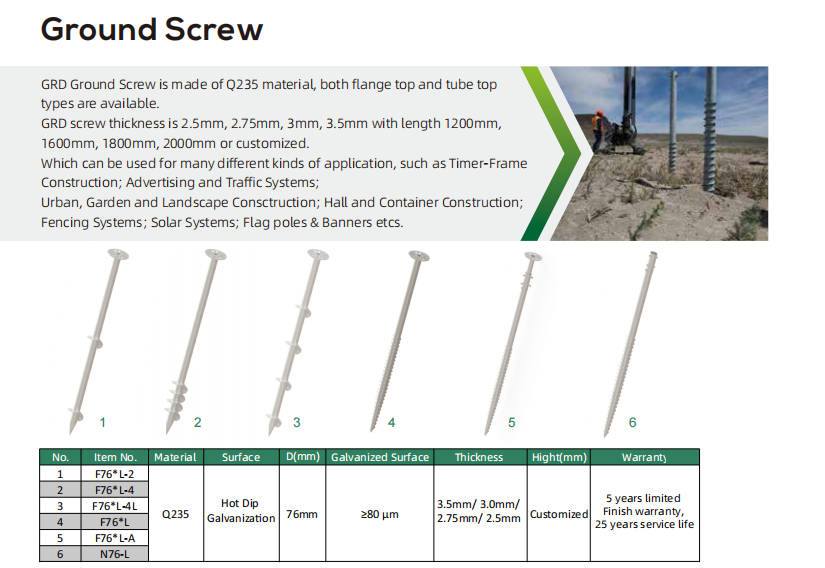

Tornillo de tierra Cimentación: Este tipo de cimentación se utiliza para fijar y soportar soportes fotovoltaicos (FV). Proporciona un soporte estable a los soportes FV mediante el atornillado de pilotes metálicos helicoidales al suelo. Las cimentaciones de tornillo para suelo presentan ventajas debido a su rápida instalación y mínimo impacto ambiental. Su estructura se compone principalmente de un cuerpo de tornillo y componentes de conexión. El cuerpo del pilote es helicoidal, con palas helicoidales en el extremo, lo que contribuye a la adherencia y estabilidad al atornillarse al suelo.

Etapas de construcción: Preparación del sitio; colocación de pilotes; atornillado de los pilotes; conexión y posicionamiento.

Cimentación por pilotes: Una cimentación por pilotes para sistemas fotovoltaicos (FV) es un tipo de cimentación que soporta y asegura el sistema FV mediante la hinca de pilotes en el terreno. Este tipo de cimentación ofrece una alta capacidad de carga y estabilidad, es adecuada para diversas condiciones geológicas y se utiliza ampliamente, especialmente en plantas de energía FV a gran escala. Su estructura consta de pilotes y elementos de conexión. Los pilotes suelen ser de acero de alta resistencia y se someten a un tratamiento anticorrosión (como el galvanizado en caliente) para aumentar su durabilidad. Se seleccionan diferentes tipos de pilotes, como pilotes tubulares de acero y vigas H, en función de las condiciones geológicas y los requisitos de diseño.

Etapas de construcción: Preparación del terreno, exploración geológica, posicionamiento, pilotaje y conexión del sistema. Este tipo de instalación se utiliza comúnmente en plantas fotovoltaicas a gran escala en zonas con fuertes vientos y condiciones geológicas complejas.

Cimentación de bloques de cemento: Una cimentación de bloques de cemento para sistemas fotovoltaicos es un tipo común de cimentación. Consiste en la prefabricación o el hormigonado de bloques de cemento sobre el terreno para fijar el sistema fotovoltaico a los bloques, proporcionando un soporte estable para los módulos fotovoltaicos. Este tipo de cimentación es muy utilizado debido a su construcción sencilla, bajo coste y amplia aplicabilidad. Se compone de bloques de cemento y elementos de fijación. Los bloques de cemento pueden ser cuadrados, rectangulares u otras formas, y sus dimensiones vienen determinadas por los requisitos de carga del sistema y de los módulos fotovoltaicos. Los elementos de fijación constan de dos partes: piezas empotradas y conectores.

Etapas de construcción: preparación del terreno, tratamiento de la cimentación, fabricación de bloques de cemento e instalación de soportes fotovoltaicos. Este método se utiliza generalmente en plantas fotovoltaicas pequeñas y medianas, sistemas fotovoltaicos temporales y en situaciones con condiciones geológicas especiales.

Cimentación de estructura de acero para soportes fotovoltaicos

Las cimentaciones de acero, gracias a su alta resistencia, estabilidad y durabilidad, se han convertido en un tipo de cimentación fundamental en la construcción de sistemas fotovoltaicos. Un diseño e instalación adecuados no solo mejoran la seguridad y la estabilidad del sistema fotovoltaico, sino que también le permiten adaptarse a diversas condiciones geológicas y climáticas complejas, potenciando así los beneficios generales del proyecto. Mediante un tratamiento apropiado de la cimentación, la protección anticorrosiva del acero y el control de la precisión de la instalación, las cimentaciones de acero proporcionan un soporte fiable a largo plazo para el sistema fotovoltaico, garantizando su funcionamiento estable en diversas condiciones ambientales.
